GD-4640Y Bach-Canolfan Peiriannu Cyfansawdd Melin Droi Maint

01.

Perfformiad:Mae gan y felin droi CNC hon ddyluniad gwely integredig gyda thynnu sglodion llyfn, ac mae strwythur amddiffyn mewnol un darn yn wydn. Mae'r gwerthyd yn mabwysiadu trosglwyddiad modur mewnol (sbindle trydan) gyda chyflymder uchaf o 4000rpm. Mae mynegeio anwytho adborth dwbl ynghyd â chloi hydrolig yn sicrhau lleoliad manwl gywir. Mae'r tailstock servo yn mabwysiadu canllawiau llinellol gyda manylder uchel a trorym addasadwy. Mae gan dyred pŵer servo BMT40 (15 gorsaf) strôc echel Y- o 80mm (40mm i fyny ac i lawr), gan gefnogi prosesu cyfansawdd troi, melino a drilio. Mae'r felin droi CNC hon yn gryno ac yn effeithlon.

Addasrwydd ac Ehangu Proses

Gan ganolbwyntio ar brosesu cyfansawdd melin dro o- faint bach o ddisg, llawes, a rhannau siafft, mae'r felin droi CNC hon yn gydnaws â deunyddiau amrywiol. Mae ganddo ddiamedr prosesu uchaf o Φ320mm, hyd prosesu o 300mm, a thwll gwerthyd trwodd o Φ56mm. Mae'n cwblhau prosesau lluosog gydag un clampio, gan addasu i gynhyrchu swp o rannau manwl cymhleth bach, gyda gweithrediad cyfleus a newid offeryn cyflym.

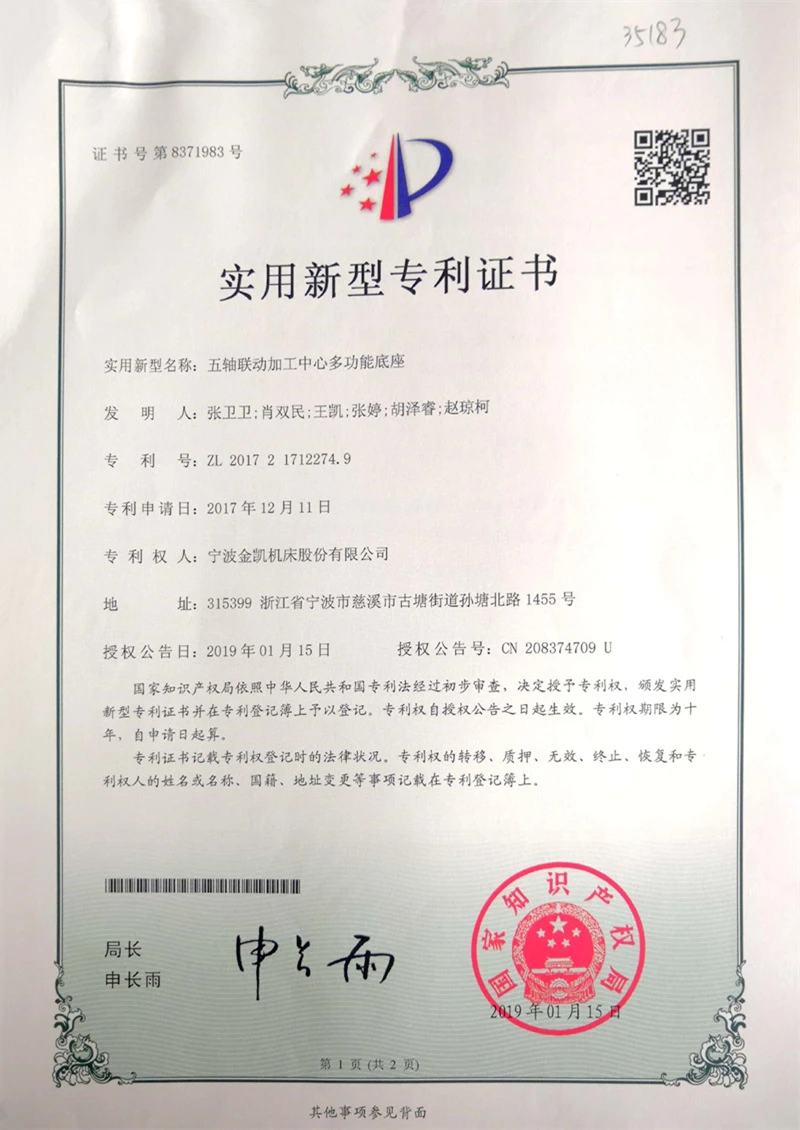

Tystysgrif Cymhwyster

Wedi'i ardystio gan system rheoli ansawdd ISO9001, mae manwl gywirdeb prosesu cyfansawdd melin dro bach a dibynadwyedd offer y felin droi CNC hon wedi pasio dilysiad safonol rhyngwladol.

Crynodeb

Gyda strwythur cryno a swyddogaethau cyfansawdd fel y craidd, gan ganolbwyntio ar brosesu integredig o rannau cymhleth bach, mae'n ddewis cost-effeithiol ar gyfer gweithgynhyrchu manwl swp bach a chanolig.

Manyleb Dechnegol

Eitem	Uned	GD-4640Y
Diamedr Swing Uchaf Dros y Gwely	mm	Φ450
Hyd Gwaith Peiriannu Uchaf	mm	300
Diamedr Gwaith Peiriannu Uchaf (Math Disg)	mm	Φ320
Math Pen Spindle	kg	A2-5
Pŵer Modur Spindle (Servo)	kw	5.5
Uchafswm Cyflymder Gwerthyd	rpm	4000
Sbindle Through Hole Diameter / Trwy Hole Bar Stoc Diameter	mm	Φ56/Φ45
Lleoliad Cywirdeb	mm	0.01
Cywirdeb Lleoli Ailadrodd	mm	±0.005
Hydrolig 3-Jaw Chuck	"	Dewisol
Silindr Rotari Hollow	"	6
X-Terfyn Teithio Echel	mm	220
X-Torque Modur Echel	NM	8
Z-Terfyn Teithio Echel	mm	350
Z-Torque Modur Echel (N・m)	NM	8
Y-Terfyn Teithio Echel	mm	80 (I fyny-Down40)
X/Z-Cyflymder Tramwy Cyflym Echel (m/mun)	m/munud	20/20
Modd Gyriant Tyred	-	BMT 40 Servo Power
Nifer y Gorsafoedd Offer	pcs	15
Manylebau Offeryn: Troi / Diflas	-	20×20
Diamedr Llewys Tailstock	mm	Dewisol
Strôc Llawes Tailstock	mm	Dewisol
Tapr o Tailstock Llewys Twll Mewnol	-	Dewisol
Modd Gyriant Llewys Tailstock	-	Dewisol
Cynllun Gwely Peiriant	-	Gwely goleddol
Pwysau peiriant (tua)	kg	2500
